用途：
羅茨滑閥真空機組具有顯著的節能效果，真空度高，高真空區間抽氣量大，可廣泛應用于電力工業的變壓器、電線電纜、電容器的真空浸漬、真空干燥工藝中。是真空鍍膜、真空冶煉、真空熱處理、真空濾油、冷凍干燥；模擬試驗較理想的真空設備。如抽吸含有少量水蒸汽或少量粉塵的氣體，應加裝過濾裝置。
結構及特點：

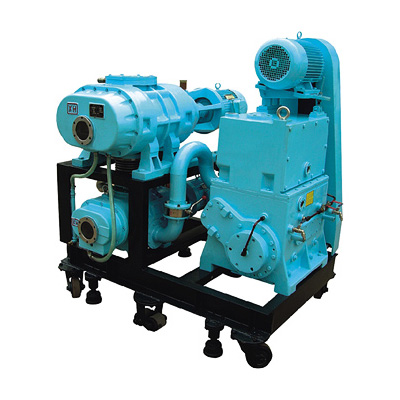

羅茨滑閥真空機組是由普通羅茨泵為主泵、滑閥真空泵為前級泵串聯組成的真空機組。通過真空繼電器或電接點壓力表，來實現羅茨泵滑閥泵的自動啟閉，自動過載保護。整套機組安裝在一個機架上，配以管道、閥門、電器操作控制箱、冷卻水管系統。機組結構緊湊，使用方便。根據被抽真空系統的大小及極限壓力的不同，真空機組各泵之間的名義抽速之比一般在4：至10：1之間，前者較后者適用于較大真空系統及長時間在較低入口壓力或極限真空情況下工作。本系列機組為了防止滑閥泵停機時返油，在前級進口管道上裝有電磁充氣閥，其動作與前級泵電動機實現聯動，當滑閥泵停泵前，向泵口充氣，確保滑閥泵內的真空油返回到油箱內，同時防止真空系統不受真空油污染。
根據不同的極限壓力，有以下組合方案供選擇：
●單羅茨單級滑閥真空機組
●單羅茨雙級滑閥真空機組
●雙羅茨單級滑閥真空機組
●雙羅茨雙級滑閥真空機組



單羅茨雙級滑閥真空機組主要性能參數表

機組型號	泵型號		極限壓力	抽氣速率	進氣口徑	排氣口徑	電機功率
	主泵	前級泵	Pa	L/s	mm	mm	Kw
JZJ(P)2H70-8	ZJ(P)70	2H8	2x10-2	70	80	32	1.5	1.1
JZJ(P)2H70-5	ZJ(P)70	2H15	2x10-2	70	80	32	1.5	2.2
JZJ(P)2H150-8	ZJ(P)150	2H15	2x10-2	150	100	32	3	2.2
JZJ(P)2H150-5	ZJ(P)150	2H30	2x10-2	150	100	50	3	4
JZJ(P)2H300-8	ZJ(P)300	2H30	2x10-2	300	150	50	4	4
JZJ(P)2H300-4	ZJ(P)300	2H70	2x10-2	300	150	76	4	7.5
JZJ(P)2H600-8	ZJ(P)600	2H70	2x10-2	600	200	76	7.5	7.5
JZJ(P)2H600-6	ZJ(P)600	2H100	2x10-2	600	200	80	7.5	11

雙羅茨單滑閥真空機組主要性能參數表

機組型號	泵型號			極限壓力	抽氣速率	進氣口徑	排氣口徑	電機功率
	主泵	中間泵	前級泵	Pa	L/s	mm	mm	Kw
JZJ(P)H300-43	ZJ(P)300	ZJ(P)70	H25	2x10-2	300	150	40	4	1.5	2.2
JZJ(P)H600-43	ZJ(P)600	ZJ(P)150	H50	2x10-2	600	200	50	7.5	3	5.5
JZJ(P)H600-42	ZJ(P)600	ZJ(P)150	H70	2x10-2	600	200	76	7.5	3	7.5
JZJ(P)H600-41	ZJ(P)600	ZJ(P)150	H150	2x10-2	600	200	80	7.5	3	15
JZJ(P)H600-24	ZJ(P)600	ZJ(P)300	H70	2x10-2	600	200	76	7.5	4	7.5
JZJ(P)H1200-44	ZJ(P)1200	ZJ(P)300	H70	2x10-2	1200	250	76	11	4	7.5
JZJ(P)H1200-43	ZJ(P)1200	ZJ(P)300	H100	2x10-2	1200	250	80	11	4	7.5
JZJ(P)H1200-42	ZJ(P)1200	ZJ(P)300	H150	2x10-2	1200	250	80	11	4	15
JZJ(P)H1200-24	ZJ(P)1200	ZJ(P)600	H150	2x10-2	1200	250	80	11	7.5	15
JZJ(P)H2500-44	ZJ(P)2500	ZJ(P)600	H150	2x10-2	2500	320	80	22	7.5	15

雙羅茨雙級滑閥真空機組主要性能參數表

機組型號	泵型號			極限壓力	抽氣速率	進氣口徑	排氣口徑	電機功率
	主泵	中間泵	前級泵	Pa	L/s	mm	mm	Kw
JZJ(P)2H300-45	ZJ(P)300	ZJ(P)70	2H15	1x10-2	300	150	32	4	1.5	2.2
JZJ(P)2H300-42	ZJ(P)300	ZJ(P)70	2H30	1x10-2	300	150	50	4	1.5	4
JZJ(P)2H600-42	ZJ(P)600	ZJ(P)150	2H70	1x10-2	600	200	76	7.5	3	7.5
JZJ(P)2H1200-44	ZJ(P)12600	ZJ(P)300	2H70	1x10-2	1200	250	76	11	4	7.5
JZJ(P)2H1200-43	ZJ(P)1200	ZJ(P)300	2H100	1x10-2	1200	250	80	11	4	11
